金屬氟碳漆的基本特征

1、金屬氟碳漆具有超強耐侯性、耐久性

2、金屬氟碳漆具有優(yōu)異的耐化學(xué)品性

3、金屬氟碳漆具有優(yōu)異的抗污性能，漆面可用普通清潔劑刷洗

4、金屬氟碳漆漆膜致密堅硬，抗沖擊、耐磨損

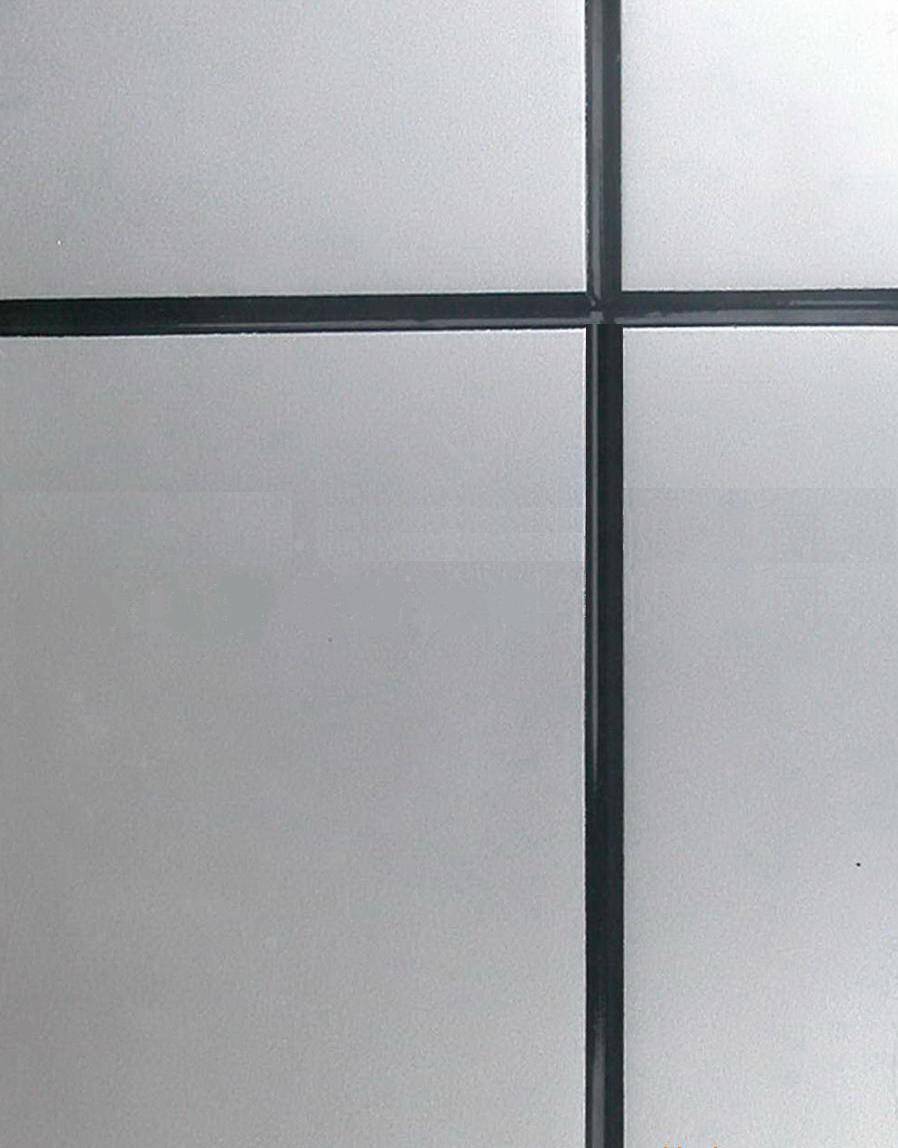

金屬氟碳漆適用于金屬、木材、塑料、裝飾板材、標志性建筑等的罩面裝飾保護，以及建筑外墻仿金屬幕墻的罩面。金屬氟碳漆可用于環(huán)氧、聚氨酯、丙烯酸等涂料的罩面漆。

 顏色:清漆

漆膜:低光，60度角下為20-40個光澤單位以下

稀釋劑:金屬氟碳漆專用稀釋劑

清洗劑:金屬氟碳漆專用稀釋劑

比重:1.05千克/升

VOC(EPA24):488克/升，隨顏色而變化

理論題記固含量:40%

耐磨損性: ASTM D 4060-優(yōu)良

耐潮濕性: ASTM D 2247-優(yōu)異

延展性: ASTM D 522B-優(yōu)異

硬度: ASTN D 3363-優(yōu)異

抗沖擊強度: ASTM D 2794-優(yōu)異

抗化學(xué)物質(zhì): ASTM D 1308,24小時-優(yōu)異(不受堿、鹽、濕氣、油脂、食品及洗滌劑的濺濕和溢出的影響。)

抗沾污性: ASTM D 1308-1，接觸一星期-優(yōu)異(不受彩筆、唇膏、污漬、鞋油等及噴漆等沾污的影響。)

理論涂布率:按干膜厚度25微米計，忽略損耗時，金屬氟碳漆涂布率達16平方米/升。實際涂布率會因底材不同而有所差異，另外施工方法、使用條件以及涂布面的底材平整性等因素也有影響金屬氟碳漆的實際涂布率。

推薦漆膜厚度:1、干膜厚度25-35微米，2、濕膜厚度63-88微米。

1、噴涂。干燥時間:至少15小時。 施工遍數(shù):一遍或二遍。最好是二遍以保面漆性能。

2、打磨:使用600~800目細砂紙砂磨。砂磨時用力不能太重，以免將底漆涂膜磨穿，但必須認真徹底。否則，面漆噴涂后，將無法得到平滑的涂膜，甚至?xí)�出現(xiàn)光澤明暗不均勻(發(fā)花)現(xiàn)象。

3、除塵:必須用抹布除塵(用噴槍吹風(fēng)達不到要求)，如果除塵不徹底，面漆施工后將無法得到平滑的涂膜，會出現(xiàn)顆粒。

4、施工要求: 噴完后，顏色均勻，光澤一致。 砂磨及除塵后，涂膜表面光滑，無粉塵及各種污渣。膩子層表面有一層厚約50~80μm厚的涂膜，無漏噴現(xiàn)象。

5、施工配比:嚴格按廠家說明書要求比例將主漆與固化劑混合后，加適量稀釋劑(根據(jù)氣候、溫度調(diào)整粘度為涂-4杯18~23秒)，用100目濾網(wǎng)過濾，并且必須在4小時內(nèi)用完，否則混合料會膠化變質(zhì)，影響其封閉效果及附著力。

6、過濾:調(diào)配后須使用100目濾網(wǎng)過濾，混合料在放置過程中須不斷攪拌，以免沉淀。

7、噴槍型號:W-71等

8、施工方法:金屬氟碳漆必須噴涂，實色漆最好是輥涂。

9、施工遍數(shù):二遍。

10、施工要求: 閃光粉分布均勻，密度與樣板相當。無流掛現(xiàn)象。無明暗不均勻及發(fā)花現(xiàn)象。光澤均勻，手感細膩，涂膜上極少有顆粒。(注:金屬漆最好罩面，實色漆可罩可不罩。


1、施工溫度0-35℃，基面溫度最好不低于5℃。

2、金屬氟碳漆貯存要注意防潮、防水、防太陽直射。

3、光澤一致，不允許流掛、漏涂。

4、每次配料量不宜過多，以免長時間靜置，導(dǎo)致固化。

5、一定要使用專用專配套輔料，嚴禁用水、香蕉水、醇、汽油等。

6、在濕度85%以下，溫度0-35℃為宜，切勿在以下條件下施工:雨、雪、霧、霜、大風(fēng)，或相對濕度85%以上。

7、常溫下涂裝后的漆膜7d左右方可完全固化，建議不要提前使用。

8、安全措施及預(yù)防方法:保證良好通風(fēng)，佩戴防護用具，防止沾污皮膚、眼睛。如有金屬氟碳漆濺入眼睛，請立即用清水沖洗并及時就醫(yī)。施工環(huán)境嚴禁煙火。

9、使用溫度限制:121℃(某些顏色在該溫度下會有所變化)

10、金屬氟碳漆干燥時間:25微米干膜厚

11、通風(fēng)條件、漆膜厚度、環(huán)境濕度、稀釋度及其他因素均可能影響干燥速度。

12、混合比例:8份(基漆):1份(固化劑)一見混合操作說明。

13、混合有效期:在25℃和50%濕度條件下可保持8個小時

14、施工時因考慮噴涂人數(shù)、噴涂面積、噴涂基面與腳手架層數(shù)之間的配合。一般情況下，寬度大于8米、高于4-6米層腳手架的墻面，可于每一層安排一個噴涂員，整個墻面從左到右同時開始噴涂，每個噴涂員在噴涂時，務(wù)必使涂料在墻面形成均勻連續(xù)的濕膜，在保證涂料不流掛的前提下應(yīng)盡可能噴厚一些，站在上層的噴涂員與下層的噴涂員保持1米左右的距離，以此類推。每噴涂完一塊必須由地面人員從下方觀察檢查須與已有分格塊顏色、光澤均勻一致后方可進行下一分格塊的噴涂。

金屬氟碳漆在25℃不開啟的情況下保質(zhì)期為24個月

含有C-F鍵的涂料統(tǒng)稱為氟炭涂料。

金屬氟碳漆有金屬防腐專用氟碳漆和金屬質(zhì)感氟碳漆兩種。

金屬防腐專用氟碳漆用氟樹脂，優(yōu)質(zhì)的顏、填料等組成，為二液型涂料。能有效防止多種腐蝕介質(zhì)對基面的破壞，延長被涂物的使用時間。

金屬質(zhì)感氟碳漆是由氟樹脂以及各種金屬顏料組成，具有強烈的金屬質(zhì)感。
